Destratyfikator mieszacz powietrza Reventon HC-3S (3100/3900/4600 m3/h), zasilanie 230V (1-fazowy)

Destratyfikator mieszacz powietrza Reventon HC-3S (3100/3900/4600 m3/h), zasilanie 230V (1-fazowy)

Destratyfikator inaczej nazywany mieszaczem powietrza jest urządzeniem, które zrzuca ciepłe powietrze z górnych partii pomieszczenia w strefę przebywania ludzi. W ten sposób ogrzane powietrze kierowane jest skutecznie ku dołowi. Destratyfikator jest przeznaczony do stosowania w pomieszczeniach przemysłowych o wysokości min. 4 m, takich jak np. obiekty magazynowe, hale produkcyjne lub centra spedycyjne. Obiekty te, ze względu na swoją specyfikę konstrukcyjną, z założenia narażone są na szczególne ograniczenia w dystrybucji ciepła. Wykorzystanie destratyfikatora pozwala zaoszczędzić na ogrzewaniu efektywnie wykorzystując ciepło zgromadzone w budynku/pomieszczeniu. Urządzenie pozwala zabezpieczyć się przed uciekaniem ciepła do sufitu lub dachu i dzięki temu ograniczyć straty ciepła.

Zastosowanie:

Destratyfikator HC-3S świetnie sprawdzi się w wysokich pomieszczeniach jak np.:

• Hangary
• Magazyny, magazyny wysokiego składowania
• Hale produkcyjne,
• Centra spedycyjne,
• Garaże

Zalety urządzenia:

• Przyjazna środowisku wytrzymała obudowa EPP
• Duży zasięg pionowego strumienia powietrza: do 10 m
• 3-biegowy wentylator
• Max. przepływ powietrza: 4600 m3/h
• Łatwy montaż,
• Nowoczesny design
• Klasa ochrony IP54

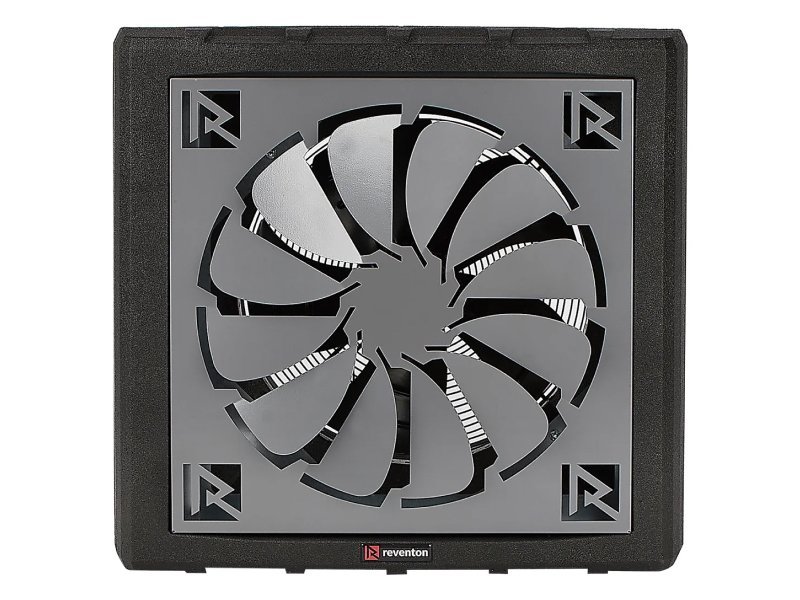

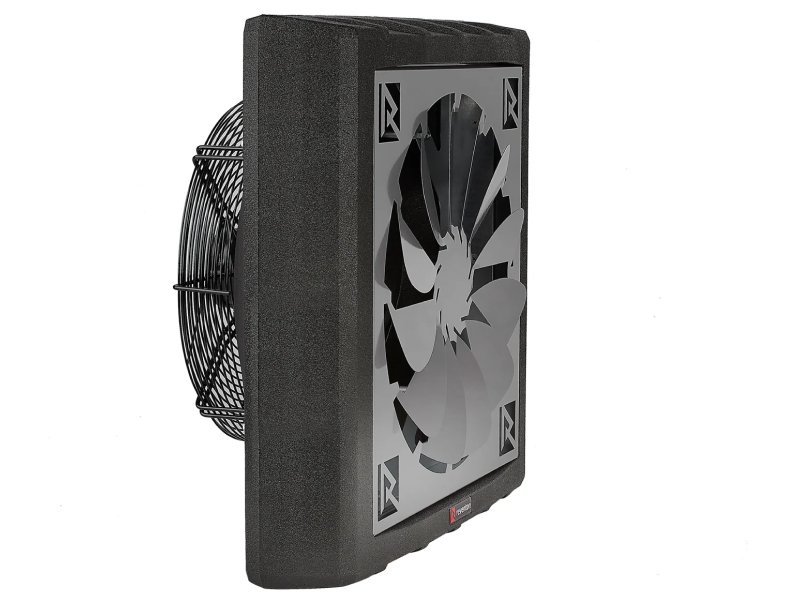

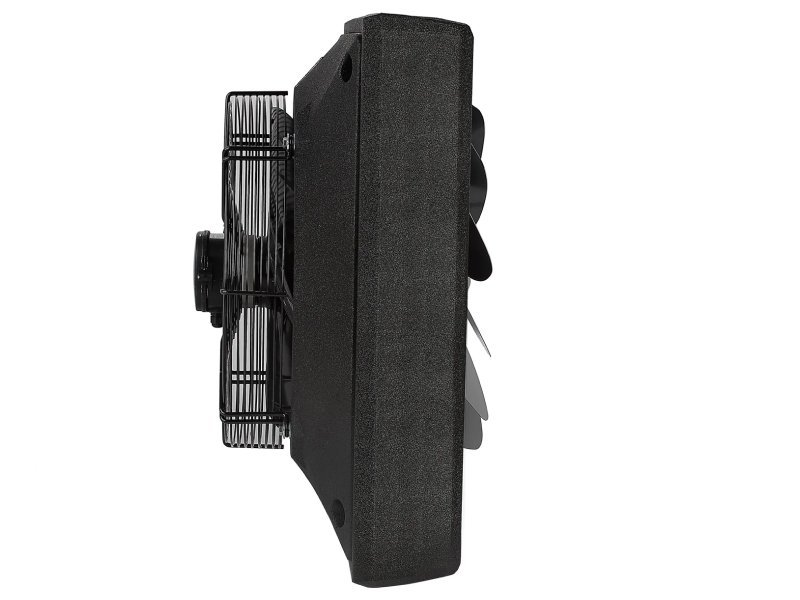

Wykonanie i wygląd

Obudowa: wykonana z polipropylenu spienionego (EPP). Materiał ten charakteryzuje się niewielką gęstością (jest lekki) oraz wysoką odpornością chemiczną i fizyczną. Posiada bardzo dobre własności izolacji akustycznej oraz termicznej.

Ponadto EPP jest przyjazny dla środowiska – to tzw. „zielony materiał”, w 100% zdatny do odzysku.

Okrągła nakładka 360°: wykonana ze stali ocynkowanej. Za pomocą specjalnie wyprofilowanych kierownic powietrza nakładka umożliwia silne zmieszanie powietrza nawiewanego z powietrzem znajdującym się w pomieszczeniu.

Urządzenie dostarczane jest z zamkniętymi kierownicami powietrza – należy bezwzględnie pamiętać o ich uchyleniu (przynajmniej w 30%) przed uruchomieniem.

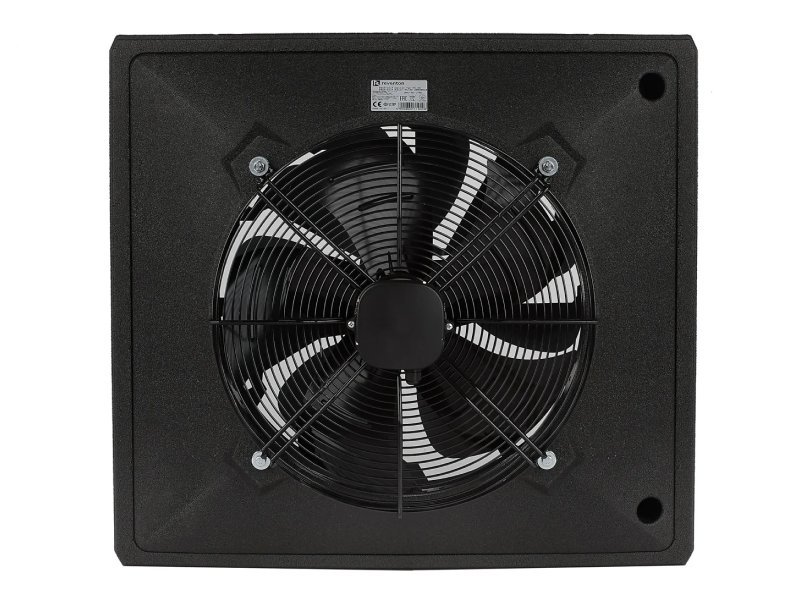

Wentylator osiowy:

Wentylator osiowy tłoczący wykonany z ocynkowanej stali. Posiada jednofazowy, trójbiegowy silnik o następujących parametrach: stopień ochrony IP54, prąd znamionowy 0,70-1,08 A (zależnie od trybu pracy). Wentylator ma średnicę 450 mm.

Automatyka dodatkowa:

Stosowanie automatyki dedykowanej do urządzenia daje duże możliwości regulacji wydajności destratyfikatora, w różnym, zależnym od potrzeb, stopniu zautomatyzowania jego pracy.

Dostępna automatyka dodatkowa i elementy montażowe w naszej ofercie:

• Sterownik programowalny HMI BMS – stosowany jest do regulacji pracy urządzeń wyposażonych w trójbiegowe silniki wentylatorów. Jest to zaawansowany sterownik posiadający wiele funkcji m. in. praca w trybie grzania, chłodzenia lub mieszanym, tryb programowalny, kontrola pracy zaworu, automatyczny wybór biegu wentylatora. W zestawie wraz z urządzeniem dostarczany jest czujnik zewnętrzny, który umożliwia odczyt temperatury w wymaganym, nawet odległym od sterownika miejscu. Ponadto urządzenie może zostać zintegrowane z systemem sterowania budynkiem typu BMS (za pomocą protokółu komunikacyjnego MODBUS).
• 3-stopniowy regulator obrotów z termostatem HC3S – używany jest do regulacji urządzeń wyposażonych w trójbiegowe silniki wentylatorów. Posiada trójstopniową regulację prędkości obrotowej, po osiągnięciu zadanej temperatury.
  a wbudowany termostat samoczynnie włącza lub wyłącza urządzenie
• Wyłącznik serwisowy/główny MS ON/OFF 230V
• Moduł przekaźnika RM – 16 A – pozwala na podłączenie odbiornika pobierającego prąd o większym natężeniu niż wynikałoby to z dozwolonej obciążalności podłączonego regulatora.
• Konsola obrotowa do destratyfikatora HC-3S
• Zestaw 4 zawiesi sufitowych typu „Z” z wibroizolatorami

 Czy warto montować destratyfikator Reventon HC-3S ?

W wysokich pomieszczeniach ogrzewanych ciepłym powietrzem, działanie konwekcji powoduje unoszenie się i gromadzenie mas powietrza o wyższej temperaturze (czyli mniejszej gęstości) w górnych partiach obiektu, co skutkuje stratami ciepła przez dach. Destratyfikatory, czyli wentylatory zrzutowe lub mieszacze powietrza stosuje się dla oszczędności eksploatacyjnych na ogrzewaniu.
Kierując ciepłe powietrze z powrotem do strefy przebywania jednocześnie wyrównują temperaturę powietrza w pomieszczeniach wysokich oraz ograniczają straty ciepła przez dach, co daje wymierne oszczędności eksploatacyjne. Stosuje się je w halach produkcyjnych, magazynowych i centrach logistycznych.

Montaż:

W trakcie montażu należy zagwarantować swobodny dopływ powietrza do urządzenia oraz nie ograniczać strugi powietrza nawiewanego. Zalecane odległości między destratyfikatorem a przegrodami budowlanymi wynoszą
odpowiednio:

Wymiary:

• a = 698 mm

• b = 739 mm

• c = 360 mm

Dane techniczne:
