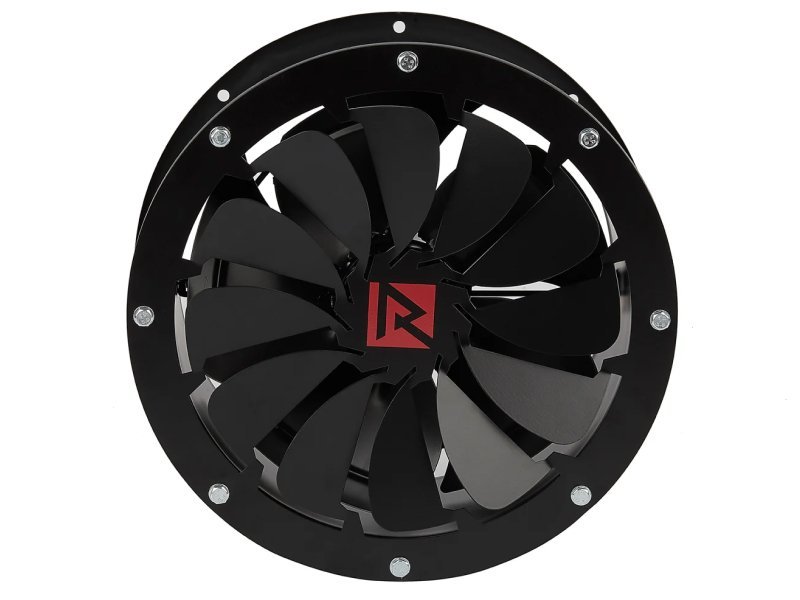

Destratyfikator Reventon TORNADO XS3 4500 m3/h 230V (1-fazowy)

Destratyfikator Reventon TORNADO XS3 4500 m3/h 230V (1-fazowy)

Destratyfikator serii TORNADO to urządzenie przeznaczone w szczególności do wysokich pomieszczeń. Destratyfikator zrzuca powietrze w strefę przebywania ludzi, które uprzednio na skutek ogrzania przemieściło się do górnych partii obiektu. Taki sposób wykorzystania urządzenia pozwala na efektywne wykorzystanie dostarczanego ciepła, a także zapewnia komfort cieplny osobom przebywającym w budynku. Wykorzystanie destratyfikatora pozwala zaoszczędzić na ogrzewaniu efektywnie wykorzystując ciepło zgromadzone w budynku/pomieszczeniu. Urządzenie pozwala zabezpieczyć się przed uciekaniem ciepła do sufitu lub dachu i dzięki temu ograniczyć straty ciepła

Zastosowanie:

Destratyfikator TORNADO świetnie sprawdzi się w wysokich pomieszczeniach jak np.:

• magazyny wysokiego składowania,
• hale produkcyjne,
• centra spedycyjne,
• garaże

Zalety TORNADO XS3:

• Trwała obudowa wykonana ze stali ocynkowanej, malowanej proszkowo,
• Duży zasięg pionowego strumienia powietrza: do 9 m,
• energooszczędny wentylator,
• Max. przepływ powietrza: 4500 m3/h
• Łatwy montaż,
• Nowoczesny design
• Klasa ochrony IP54

Wykonanie i wygląd

Cylindryczna obudowa: wykonana ze stali malowanej proszkowo. Posiada otwory montażowe umożliwiające łatwe zamocowanie destratyfikatora np. za pomocą szpilek montażowych.

Okrągła nakładka 360°: wykonana ze stali malowanej proszkowo. Za pomocą specjalnie wyprofilowanych kierownic powietrza nakładka umożliwia silne zmieszanie powietrza nawiewanego z powietrzem znajdującym się w pomieszczeniu.

Urządzenie dostarczane jest z zamkniętymi kierownicami powietrza – należy bezwzględnie pamiętać o ich uchyleniu (przynajmniej w 30%) przed uruchomieniem.

Otwory montażowe: w kołnierzu z tyłu wentylatora znajdują się specjalne otwory montażowe. Wykorzystując je, istnieje możliwość zamocowania urządzenia np. za pomocą szpilek montażowych. W celu tłumienia ewentualnych drgań konstrukcji
zalecane jest zastosowanie wibroizolatorów.

Wentylator osiowy:

Wentylator osiowy tłoczący wykonany ze stali malowanej proszkowo. Posiada jednofazowy silnik o stopniu ochrony IP 54.

Automatyka dodatkowa:

Stosowanie automatyki dedykowanej do urządzenia daje duże możliwości regulacji wydajności destratyfikatora, w różnym, zależnym od potrzeb, stopniu zautomatyzowania jego pracy.

Dostępna automatyka dodatkowa w naszej ofercie:

• Sterownik programowalny HMI SINGLE BMS – używany jest do kontroli pracy urządzeń wyposażonych w jednobiegowe silniki. Posiada wiele funkcji m. in. praca w trybie grzania, chłodzenia lub mieszanym, tryb programowalny, kontrola pracy zaworu, automatyczny wybór biegu wentylatora. W zestawie wraz z urządzeniem dostarczany jest czujnik temp. zewnętrzny, który umożliwia odczyt temperatury w wymaganym, nawet odległym od sterownika miejscu. Ponadto urządzenie może pracować w jednym z dwóch trybów – termostatycznym lub różnicy temperatur. Ten drugi umożliwia efektywne sterowanie pracą destratyfikatorów. Urządzenie może zostać zintegrowane z systemem sterowania budynkiem typu BMS (za pomocą protokółu komunikacyjnego MODBUS).
• Regulator prędkości obrotowej HC 1,2A, 3,0A, 5,0A, 7,0A oraz 14,0A – przeznaczony do zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo, w przemysłowych systemach nawiewnych i grzewczych.
• Tyrystorowy regulator prędkości obrotowej TRO-150W oraz TRO-600W – umożliwia redukcję prędkości obrotowej poprzez obniżenie napięcia zasilającego silnik jednofazowy metodą cięcia fazy.
• Wyłącznik serwisowy/główny MS ON/OFF 230V
• Termostat manualny HC – steruje pracą destratyfikatora. Samoczynnie wyłącza urządzenie po osiągnięciu zadanej temperatury. Sumaryczne natężenie podłączonych urządzeń nie może przekroczyć maksymalnego natężenia prądu przepływającego przez termostat.
• Moduł przekaźnika RM – 16 A – pozwala na podłączenie odbiornika pobierającego prąd o większym natężeniu niż wynikałoby to z dozwolonej obciążalności podłączonego regulatora.

Czy warto montować destratyfikatory Reventon TORNADO ?

W wysokich pomieszczeniach ogrzewanych ciepłym powietrzem, działanie konwekcji powoduje unoszenie się i gromadzenie mas powietrza o wyższej temperaturze (czyli mniejszej gęstości) w górnych partiach obiektu, co skutkuje stratami ciepła przez dach. Destratyfikatory, czyli wentylatory zrzutowe lub mieszacze powietrza stosuje się dla oszczędności eksploatacyjnych na ogrzewaniu.
Kierując ciepłe powietrze z powrotem do strefy przebywania jednocześnie wyrównują temperaturę powietrza w pomieszczeniach wysokich oraz ograniczają straty ciepła przez dach, co daje wymierne oszczędności eksploatacyjne. Stosuje się je w halach produkcyjnych, magazynowych i centrach logistycznych.

Wymiary:

• Ø = 515 mm

• h = 210 mm

Dane techniczne:
